组合垫圈
发布者:宁波圈威密封工业有限公司 发布时间:2020-5-7 19:04:52 点击次数:2308 关闭
1、主要应用
组合垫圈也叫组合密封垫圈,是由橡胶圈和金属环整体粘合硫化而成,用来密封螺纹和法兰连接的密封圆环,圆环包括一个金属环和一个橡胶密封垫。
2、主要性能参数
材质:1)碳钢 +丁腈/氟胶   2)不锈钢 +丁腈/氟胶
温度:1)丁腈橡胶:极限温度-40~120℃,建议长期使用温度-20~100℃
          2)氟橡胶:极限温度-40~240℃,建议长期使用温度-20~220℃
压力:可达到40MPa 左右
颜色:1)银白色+黑色/棕色    2)黄色+黑色/棕色
[说明]:
1)组合密封垫圈供螺旋纹管接头及螺塞密封用,它一般和卡套式管接头一起使用,用来堵油口,主要用于液压管螺纹接头螺纹连接处的端面静密封,适用英国,美国标准英制螺纹和法国,德国,标准公制螺纹连接处的端面静密封等。
2)组合垫圈适用于油为介质的管道系统中,共焊接,卡套,扩大管接头,螺塞及机械装置的压力系统密封,为防止油液,燃料,水和药品等泄漏。
3)由于组合垫圈结构简单,密封高效,且价格低廉,使其在机械制造业得到广泛应用。

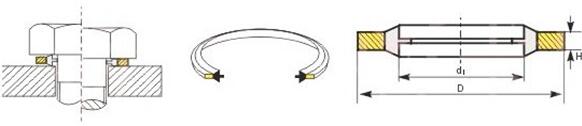

3、截面图

内径*外径*厚度是组合垫圈常用的表达方法,圈威密封系统默认是其表达方法,也可根据螺纹尺寸d1*p粗略表示,如M10*1,G1/8A等都有现货,非标尺寸可以按需订制
温馨小提示:
M=公制普通螺纹, G=圆柱管螺纹,A=A级精度     d1=螺纹公称直径   P=螺距
OD=外径      ID=内径      H=厚度
4、规格表

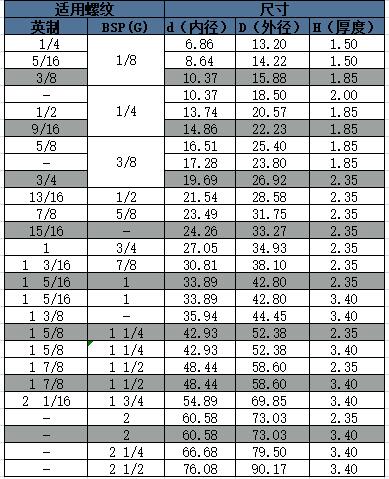

1)英制-组合垫圈规格表(部分规格)

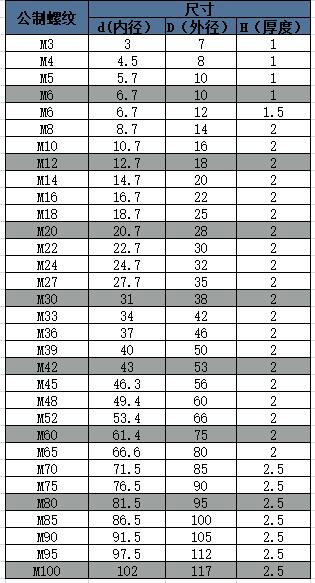

2)公制-组合垫圈规格表
